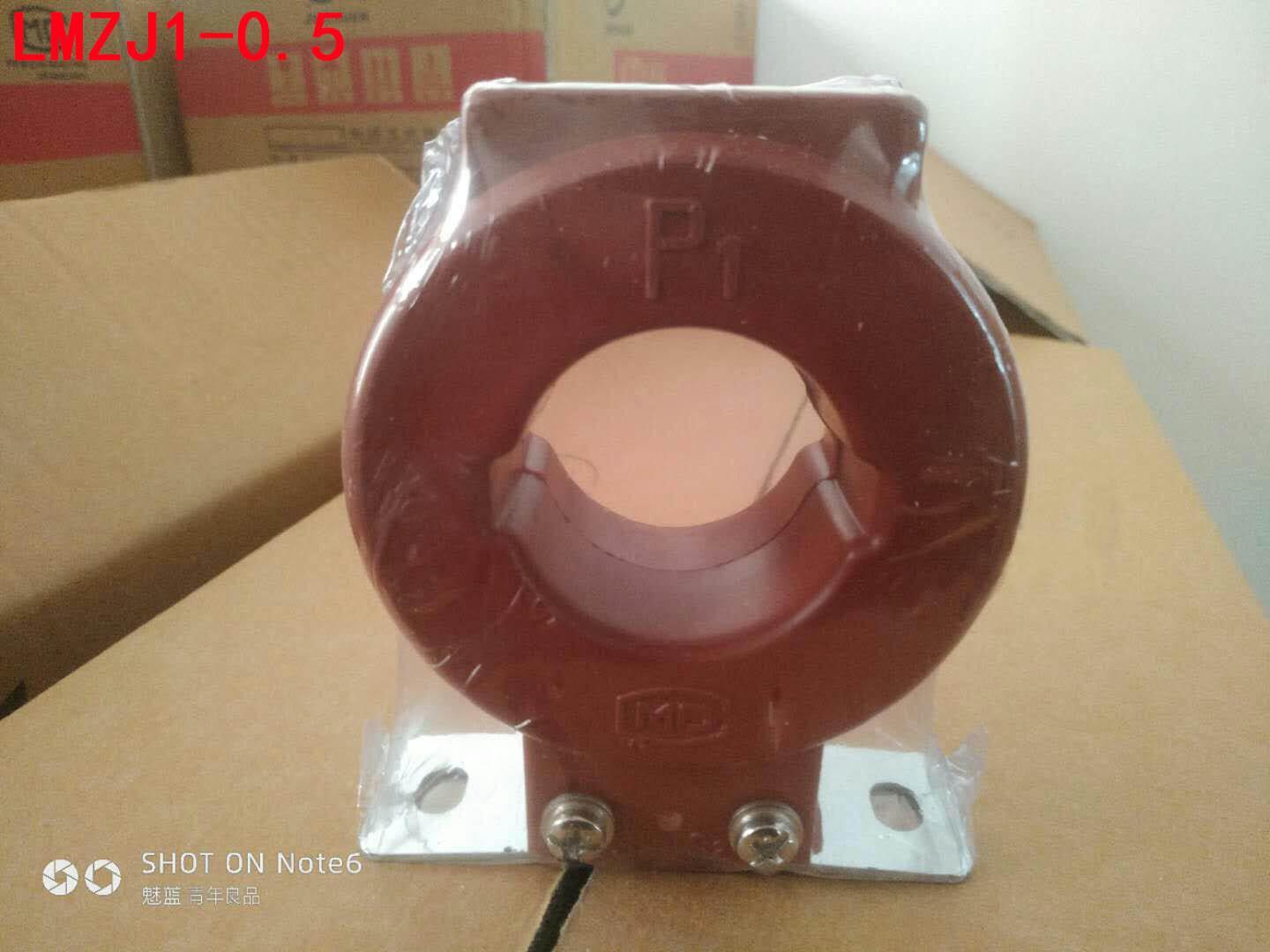

LZZBJ9-10Q电流互感器厂家直销 现场安装指导

JDZXW-10、JDZXW-10R电压互感器(JDZXW-10G干式、户外、带熔断器)
一、概述
JDZXW-10、JDZXW-10R、JDZXW-10G型户外电压互感器为户外环氧树脂浇注绝缘全封闭结构。适用于交流50Hz，额定电压10KV及以下的电力系统中作电压、电能测量和继电保护用。适用于农村户外变电站，也可适用于工业、小型企业、配电所。

本型电压互感器为支柱式结构，采用户外环氧树脂全封闭浇注，具有耐电弧，耐紫外线，耐老化，寿命长等特点。由于互感器采用全封闭浇注绝缘，尺寸小，重量轻，适用于任何位置，任意方向安装。二次出线端有接线保护罩，其下方有出线孔，并能实现防窃电措施。安全可靠，底座槽钢上有4个安装孔。
二、结构简介
JDZXW-10、JDZXW-10R型电压互感器采用户外环氧树脂全封闭浇注，具有耐电弧、耐紫外线、耐老化爬电距离大、局部放电量小、抗过电压能力强等特点。体积小、重量轻，适宜于任何位置、任意方向安装。
三、使用条件
1．环境温度：-25℃～+40℃;
2．污秽等级：Ⅳ级。
四、JDZXW-10电压互感器技术参数
1．技术参数见表；
2．符合GBl207—2006《电压互感器》标准。
五、选型参数表
型号 额定电压比 准确级及二次输出容量 极限输出
0.2 0.5 1级 3级 0.2/0.2 0.5 6P
0.2/0.5
JDZXW-10
JDZXW-10R
JDZXW-10G 10/√3/0.1/√3/0.1/3
10000/√3/100/√3/100/3 20va 50va 150va 250va / / 100va 600va
10/√3/0.1/√3/0.1/√3/0.1/3
10000/√3/100/√3/100/√3/100/3 / / / / 15va 40va 100va 300va


六、JDZXW-10、JDZXW-10R、JDZXW-10G电压互感器外形及安装尺寸图

本型互感器为全封闭式产品，一次带有熔断器保护，熔断器在互感器内部。一次成形为全封闭式结构，一、二次绕组和铁芯浇注在环氧树脂内，绝缘性能优良，耐潮湿，耐紫外线等特点。
LZZBJ9-12/150B/4S电流互感器
一、简介
LZZBJ9-12/150B/4S电流互感器系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
二、LZZBJ9-12/150B/4S电流互感器结构简介
本系列电流互感器为环氧树脂浇注绝缘全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。

四、产品选型参数表
电流变比(LZZBJ9-10A、LZZBJ9-10B、LZZBJ9-10C） 准确级组合 准确级及额定输出 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2 0.5 额定输出 准确级及限值系数
5/5 0.2S/0.5
0.2/0.5
0.2S/10P10
0.2/10P10
0.5S/10P10
0.5/10P10
0.5/10P20 10va 10va 15va 10P10
10P20
5P10
5P20 0.8 1.9
10/5 1.5 3.8
15/5 2.3 5.8
20/5 3 7.5
30/5 4.5 11.2
40/5 6 15
50/5 7.5 18.8
75/5 11.5 29
100/5 15 37.5
150/5 200/5 22.5 56.5
300/5、400/5、500/5、600/5 45 112.5
800/5、1000/5、1200/5、1500/5、2000/5、2500/5 63 157.5
3000/5 80 160


五、LZZBJ9-10(A,B,C)型电流互感器技术参数
LZZBJ9-10B1电流互感器的外形尺寸及详细说明 LZZBJ9-10B
一、概述
LZZBJ9-10B1电流互感器系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
二、LZZBJ9-10B1电流互感器结构简介:
LZZBJ9-10B1系列电流互感器为环氧树脂浇注绝缘全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。
三、技术参数:
1、额定绝缘水平：12/42/75kV
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1-9
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，LZZBJ9-10B1测量级可为0.2S、0.5S级。
LZZBJ9-10B1电流互感器 电流变比 准确级组合 准确级及额定输出 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.5s 额定输出(VA) 准确级及限值系数
5/5 0.2S/0.5
0.2/0.5
0.2S/10P10
0.2/10P10
0.5S/10P10
0.5/10P10
0.5/10P20 10 10 15 10P10 0.8 1.9
10/5 1.5 3.8
15/5 2.3 5.8
20/5 3 7.5
30/5 4.5 11.2
40/5 6 15
50/5 7.5 18.8
75/5 11.5 29
100/5 15 37.5
150～200/5 22.5 56.5
300～600/5 45 112.5
800～2500/5 63 157.5
3000/5 80 160
四、LZZBJ9-10B1电流互感器安装尺寸、型号含义。
