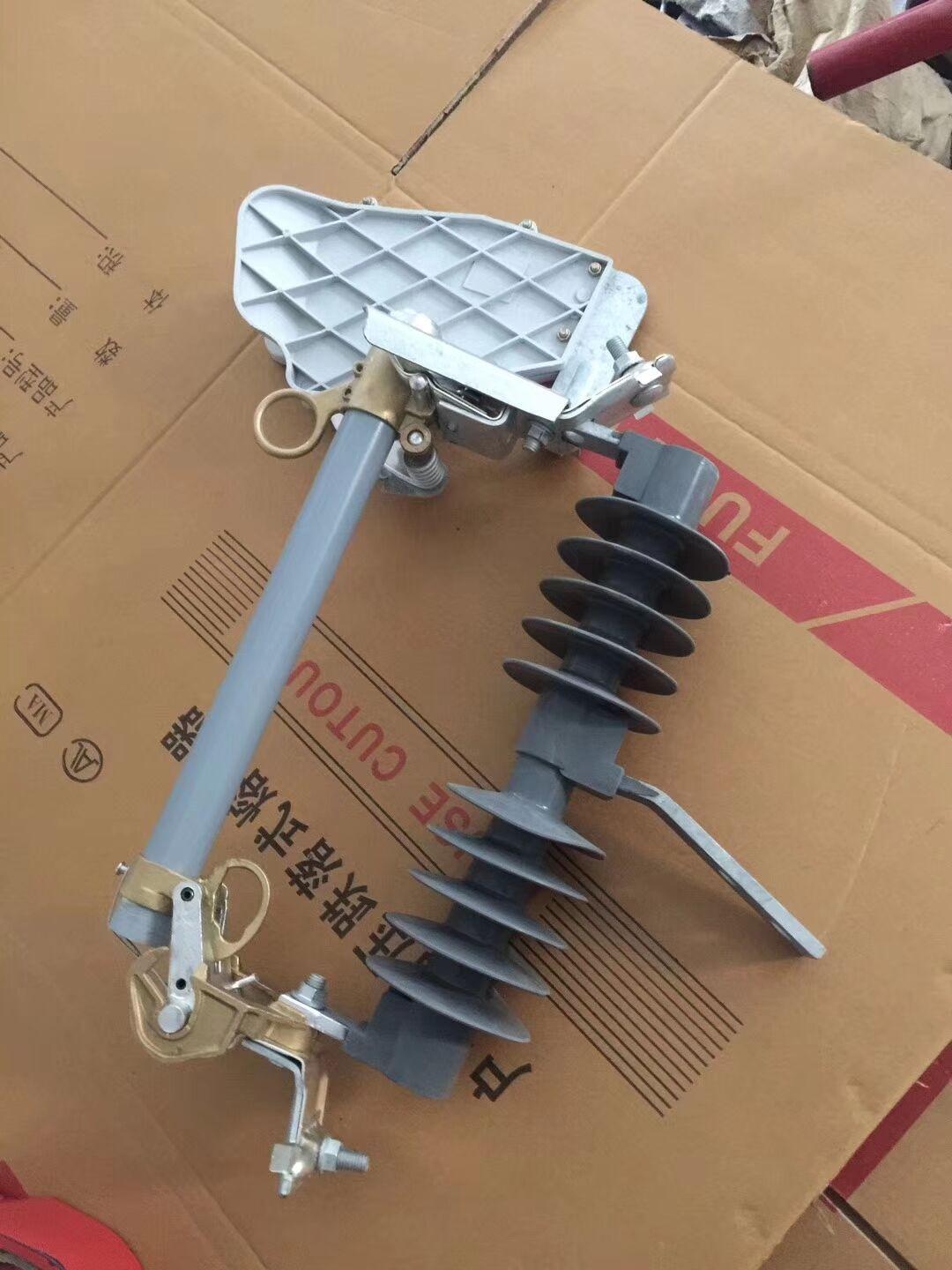

RW12-15系列户外高压跌落式熔断器批发价格 规格齐全

高压跌落式熔断器由绝缘支座、动静触头、熔丝管三部分组成。静触头安装在绝缘支座两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃纤维布管组成。
拉负荷跌落熔断器增加了弹性辅助触头及灭弧罩，用以分合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力，并沿管道强烈纵吹，电弧迅速被拉长而熄灭。熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。跌落式熔断器适用于频率为50HZ、额定电压为35KV及以下的电力系统中，装在配电变压器高压侧或配电之干线路上。主要功能有对保护性能要求不高的地方，它可以与隔离开关配合使用，代替自动空气开关；还可以与负荷开关配合使用，代替价格高昂的断路器。同时还具有短路保护、过载及隔离电路。

一、概述
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分，合负荷电流。
跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，**内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
二、用途
户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。
三、使用条件
1.适用于环境温度上限40℃，下限-30℃之内。
2.海拔不**过1000m，风速不大于35m/s
3.熔断器不适用于下述场所
3.1有燃料或爆炸危险的场所。
3.2有剧烈震动或冲击的场所。
3.3有异电化学气体作用及严重空气污秽，烟雾地区。
四、结构简介
熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。
五、型号说明

六、主要技术参数


型号
TYPE 额定电压
Rated
Voltage
(KV) 额定电流
Rated
Current
(A) 开断电流
Breaking
Current
(A) 冲击电压
Impulse
Voltage
(BIL)
(KV) 工频耐压
Power-frequency wishtand voltage
(KV) 爬电距离
Leakage
Distance
(MM)
Voltage 重量
Weight
(KG) 外形尺寸
Dimensions
(CM)
RW3 10 100 6300 100 42 230 6.2 48X27X12
RW3 10 200 8000 100 42 230 6.5 48X27X12
HRW3 10 100 6300 100 42 230 6.2
HRW3 10 200 8000 110 42 230 6.2
RW7 10 100 6300 110 42 230 6.2 48X27X12
RW7 10 200 8000 110 42 230 6.5 48X27X12
HRW7 12 100 6300 110 42 230 6.2
HRW7 12 200 8000 110 42 230 6.2
RW10-10F 12 100 6300 110 42 260 7.5 53X32X12
RW10-10F 12 200 8000 110 42 260 7.5 43X32X12
HRW10 12 100 6300 110 42 260 7.5
HRW10 12 200 8000 110 42 260 7.5
RW12 15 100 10000 110 40 250 7.5 40X34.5X11
RW12 15 200 12000 110 40 250 7.5 40X34.5X11
RW12 24 100 8000 150 65 540 12 49X35X14
RW12 24 200 12000 150 65 540 12 49X35X14
RW12 30 100 6000 170 70 700 15 56X38X14.5
RW12 30 200 8000 170 70 700 15 56X38X14.5
RW12 33 100 10000 170 70 720 15.5 57X38X14.5
RW12 33 200 12000 170 70 720 15.5 57X37X14.5
RW12 11 100 6000 110 42 340 7.5 49X27X11.5
RW12 11 200 8000 110 42 340 7.5 49X27X11.5
RW11 36 100 6000 110 42 340 16 90X40X13
RW11 36 200 8000 170 70 870 16 90X40X13
RW5 33 100 8000 170 70 820 27.5 67X17X15
RW5 33 200 10000 170 70 820 27.5 68X17X15
HRW9 10 100 6300 110 42
HRW9 10 300 8000 110 42
HRW11 12 100 6300 100 42
HRW11 12 200 8000 110 42
HPRW11 12 100 6300 100 42
HPRW11 12 200 8000 110 42
HRW12 12 100 6300 100 42
HRW12 12 200 8000 110 42

工作原理
熔管由环氧玻璃钢或层卷纸板组成，其内壁衬以红钢纸或桑皮做成消弧管。熔体又称熔丝，熔丝安装在消弧管内。熔丝的一端固定在熔管下端，另一端拉紧上面的压板，维持熔断器的通路状态。熔断器安装时，熔管的轴线与铅垂线成一定倾斜角度，以保证熔丝熔断时能顺利跌落。
当熔丝熔断时，熔丝对压板的拉紧力消失，上触头从抵舌滑脱，熔断器靠自身重力绕轴跌落。同时，电弧使熔管内的消弧管分解生成大量气体，熔管内的压力剧增后由熔管两端冲出，冲出的气流纵向吹动电弧使其熄灭。熔管内所衬消弧管可避免电弧与熔管直接接触，以免电弧高温烧毁熔管。
安装要求
(1)接点转轴光滑灵活，铸件不应有裂纹、砂眼；
(2)熔管内应清洁，熔丝安装应适当拉紧、拧牢；
(3)熔管的轴线与垂线的夹角应为15°~30°，允许偏差5°，熔丝熔断后跌落动作应灵活可靠，接触紧密，上下引线应压紧，与线路导线的连接应紧密可靠；
(4)熔管不应有吸潮膨胀或者弯曲现象。
一、概述
　　RW系列交流高压跌落式熔断器适用于额定电压为12kV、额定频率为50Hz和60Hz的电力系统中，做输配电线路及电力变压器的短路和过载保护，以及分合额定负荷电流之用。
二、特征
　　1、具有良好的开断特性，可开断额定电流及以下各种短路和过载电流，性能达到国际电工**IEC282-2、DL/T640-1997、GB15166.3-94标准的要求。
　　2、由于采用逐级排气，并在熔体上装有新型含有高效熄弧材料制成的辅助熄弧管，合理解决了开断大小电流的矛盾，扩大了下限开断电流范围。
　　3、灭弧管用钢纸管和环氧玻璃布管复合制成，保证灭弧管具有较高的机械强度和开断三次以上的额定开断能力。
　　4、金属零件采用冲压件，互换性强，使于维修。
　　5、钢材采用热镀锌工艺，主要弹性元件采用不锈钢材料，保证具有较强防腐性能，提高使用寿命。
　　6、本熔断器配以T型和K型低熔点纽扣式熔断件，安－秒特性满足ANSI C37.421981美国国家标准。
三、订货选配条件
　　1、额定电流：100A（适用于1~100A规格熔丝）
　　　　　　　　　200A（适用于101~200A规格熔丝）
　　2、结构形式：11型/龙须结构/15型
　　3、使用形式：普通型/负荷型
　　4、绝缘子材质：瓷瓶/复合材料
