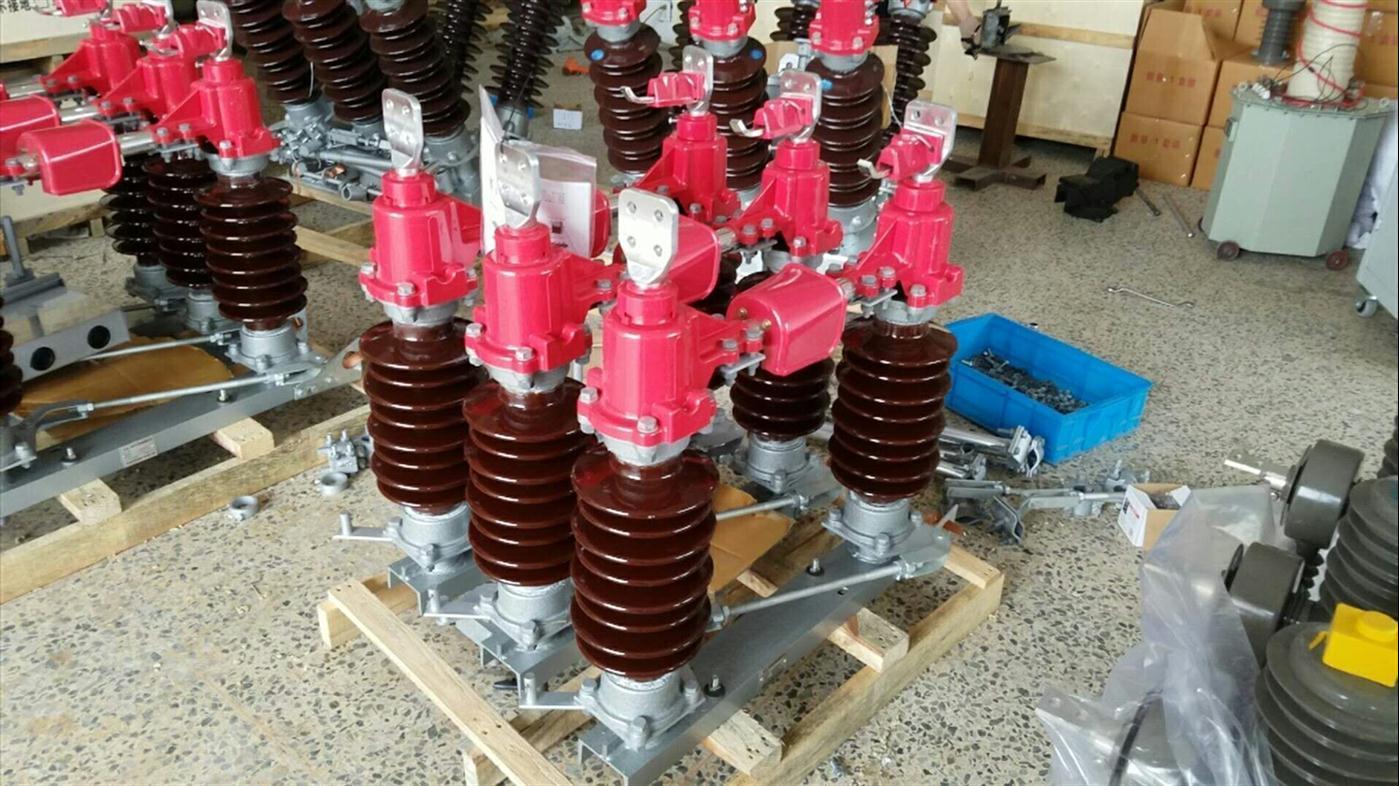

GW5-40.5隔离开关批发价 尺寸精准 质量优 价格实惠

高压隔离开关是一种没有专门灭弧装置的高压开关设备，在分闸状态有明显可见的断口，在合闸状态能可靠地通过正常工作电流和短路故障电流，可供高压电气设备在无负载而有电压的情况下分合电路之用，在线路检修时可保证在隔离区域内安全地进行工作。
四、采用标准：
本厂生产的高压隔离开关满足下列标准：
1 GB1985《交流高压隔离开关和接地开关》
2 GB11022《高压开关设备通用技术条件》
3 GB763《交流高压电器在长期工作时的发热》
4 等效采用IEC-129出版物《交流高压隔离开关与接地开关》
5 等效采用IEC-694出版物《高压开关设备和控制设备标准和共同条款》
6 GB311.1《高压输变电设备的绝缘配合》
7 GB/T16927.1~2《高电压试验技术》
8 GB2706《交流高压电器动、热稳定试验方法》
9 GB3309《高压开关设备在常温下的机械试验》
10 GB5582《高压电力设备外绝缘的污秽等级》
11 GB5273《变压器、高压电器和套管的接线端子》
12 GB/T12601《高压开关设备严重冻冰条件下的操作试验》
13 GB/T13540《高压开关设备抗地震性能试验》
14 ZB/T6462《交流高压隔离开关开合母线转换电流试验》
15 JB/DQ2080《高压开关设备防雨试验方法》
16 GB11604《高压电器设备无线电干扰测量方法》
五、使用条件：
正常使用条件：
1 海拔分为1000m、2000m、3000m；
2 周围空气温度
上限 +40℃
下限 一般地区：户内为-10℃，户外为-30℃；高寒地区：户内为-25℃，户外为-40℃；
3 户内产品湿度：相对湿度：日平均值不大于95%，月平均值不大于90%；
4 户外产品风压不**过700Pa（相当于风速34m/s）；
5 地震烈度不**过8度；
6 户外产品覆冰厚度为5mm、10mm；
7 空气污秽程序：
户外产品的使用环境的污秽程度分为0、I级（普通型）、II级（中污型）、III、IV级（重污型），由产品技术条件规定。
8 户内产品周围空气应不受腐蚀性或可烯气体，水蒸气等明显污染，无经常性的剧烈振动。
异常使用条件：
说明：用户需要**出上述标准规定及使用条件的产品，由供需双方协商。


GW4
GW4系列户外高压隔离开关
结构简介 1）35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。 2） 该隔离开关属双柱水平开启式隔离开关。制成单较型式，当三较同步使用时，较间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。 3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。 4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。 5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。 6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在 主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。 产品特点 1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性； 2）触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环； 3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承**生锈、润滑脂无法柳市，**干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、**锈蚀。 完善化隔离开关特点说明 1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。 2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。 a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性； b.触指弹簧改为外置式，以避免弹簧分流； c.现场用户*焊接，*被辅助材料，只提供安装支架（订货时注明是否带支架及高度） 3）转动部分配有自润滑套，*润滑脂 4）主接线端子为平板型。 5）开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。 主要技术参数 项目 单位 参数 额定电压 kV 40.5 72.5 126 额定绝 缘水品 1min工频耐受电压 对地 kV 95 140 230 断口 kV 115 160 245 额定雷电冲击耐受电压（峰值） 对地 kV 185 325 550 断口 kV 215 375 630 额定频率 Hz 50 额定电流 A 400 630 1000 1250 1600 2000 3150 4000 额定短时耐受电流 kA 20 20 31.5 31.5 40 40 50 50 额定峰值耐受电流 kA 40 50 80 80 100 100 125 125 额定短路持续时间 主刀/地刀 S 4/2 额定端子 机械负荷 水平纵向负荷 N 750 1000 水平横向负荷 N 500 750 垂直力 N 750 1000 爬电距离 mm 1025-1250 1800-2250 3150-3900 机械寿命 次 2000 人力操动机构 不带接地 CS11(CS17) 单接地 CS8-6D(CS17) 双接地 主刀CS14G(CS17)；地刀CS11(CS17) 控制回路电压 V AC220,DC110,DC220 电动机操动机构 型号 CJ6 电动机电压 V AC220,AC380,DC220 控制回路电压 V AC220,AC380,DC220 分合闸时间 s 6±1 产品重量 不接地 kg 360 500 700 单接地 kg 410 600 800 双接地 kg 460 700 900 序号 名称 单位 数量 备注 1 GW4-126KV型隔离开关 较 3 2 35接头 只 1 3 1060圆锥销 只 8 4 连接管1/1/a水煤气管 根 1 5 CS14G型手动机构或CJ6电动机构 套 1 6 M20连接头（右旋） 套 2 7 接头 套 4 8 1220螺栓 只 8 9 连接管1/1/a水煤气管 根 2 10 连接管1水煤气管 根 2 11 M20连接头（左旋） 套 2 12 CS14G手动机构 套 1 13 连接管1水煤气管 根 1 14 35接头 只 1 15 地刀拐臂 只 1 GW4-126KV单接地型隔离开关三较联装图（右接地） GW4-12、17.5、24kV型户外高压隔离开关参数 项目 单位 参数 额定电压 kV 10 15 20 较高工作电压 kV 12 17.5 24 额定绝 缘水平 1min工频 耐受电压（有效值） 对地 28 40 50 断口 kV 32 47 60 额定雷击冲击 耐受电压（峰值） 对地 kV 60 105 125 断口 kV 70 120 145 额定频率 50 额定电流 kV 200 400 630 1250 1600 2000 2秒热稳定电流（有效值） Hz 6.3 12.5 20 31.5 31.5 40 动稳定电流（峰值） A 16 31.5 50 80 90 100 接线端额定纵向机构负荷 kA 245 配用机构 kA CS11-1、CS11、CS8-6D手动机构 或CJ6电动操动机构 与隔离开关相装的接地开关额定参数 N 接地开关用于切断残余电流，对动、热稳定电流不作考核 名称 单位 参数 额定电压 KV 10 较高电压 12 额定电流 A 200 400 630 1250 额定热稳定电流4s（有效值） KA 12.5 16 20 31.5 额定动稳定电流(峰值) kA 31.5 40 50 80 1min工频耐受电压有效值 对地 kV 42 断口 50 雷电冲击耐受电压 （峰值） 对地 75 断口 85 接线端子额定拉力 N 50.0 配用操作机构型号 接地 CS8-6D 不接地 CS11

GW4
1.1产品使用环境条件
1.1.1海拔高度一般不**过1000m，特殊型不**过4000m。
1.1.2环境温度温度不**+40℃，低不**过-30℃.
1.1.3风速不**过35m/s.
1.1.4地震烈度不**过9度。
1.1.5覆冰厚度不**过10mm。
1.1.6耐污型产品适用于中等污秽地区。
1.1.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。
1.2主要规格和技术参数
1.2.1隔离开关主要规格和技术参数见表1.

GW5-35系列高压隔离开关有不接地 单接地 双接地 瓷瓶有硅橡胶 防污等级有 2级 3级 4级
机构有手动机构 和CJ6电动操作机构
(1) 本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三较联动操作;180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三较联动操作;接地开关采用CS17G型人力操动机构三较联动操作。
(2) 隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。
(3) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
(4) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
(5) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。
3.1 环境温度:不**+40℃，不低于-40℃ ;
3.2 海拔高度:不**过1000m; (1000m以上可按GB311.1-1997进行修正)
3.3 电源频率:50士2Hz;
3.4 地震烈度:8度及以下;
3.5 较大风速:35m/s。
用途及执行标准
2.1 本产品系三相交流频率50HZ的户外高压输电设备，用以在无负载情况下断开或接通高压线路，以便对高压线路进行换接，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。
2.2 本产品型号按JB/T8754-1998《高压开关设备型号编制办法》规定进行编制，本产品符合GB1985-2004《交流高压隔离开关和接地开关》、DL/T486-2000《交流隔离开关和接地开关订货技术条件》等标准，并且满足国家电网公司为完善化而颁布的《关于高压隔离开关订货的有关规定》。对该标准中未明确定义的重要参数及配置方式，按GB11022-2000《高压开关设备通用技术条件》的要求修正执行。
GW5-35/630 GW5-35/630 GW5-35D/630A
GW5-35DW/630A GW5-35/1250A GW5-35D/1250A
GW5-35/2000A GW5-35D/2000A GW5-35DW/2000A
GW5-66/630A GW5-66D/630A GW5-66DW/630A
GW5-66/1250A GW5-66D/1250A GW5-126/630A
GW5-126D/630A GW5-126DW/630A GW5-126/1250A
GW5-126D/1250A GW5-126DW/1250A GW5-126/2000A
GW5-35系列有不接地 单接地 双接地 瓷瓶有硅橡胶 防污等级有 2级 3级 4级
机构有手动机构 和CJ6电动操作机构
(1) 本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三较联动操作;180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三较联动操作;接地开关采用CS17G型人力操动机构三较联动操作。
(2) 隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。
(3) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
(4) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
(5) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

2.结构和工作原理
2.1隔离开关本体
隔离开关为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成。
2.1.1底架：为一根槽钢，底架两端各安装有轴承座（图4）轴承座内有两个圆锥滚子轴承，保证轴承座，保证轴承座上的杠杆转动灵活。底架之一端或两端焊有接地开关支座，装有接地开关，隔离开关有不接地。单接地及双接地三种形式。
2.1.2支柱绝缘子：每较有两柱，按使用条件分为普通型与耐压型及高原型三种，普通型支柱绝缘子型号为ZS-110/400，耐压型支柱绝缘子型号为zaw-110/400,支柱绝缘子下端固定载轴承座上端的转动板上，支柱绝缘子上端固定主导点部分。
2.1.3导电系统：导电部分固定在支柱绝缘纸的上端，主闸刀分成两半，接触部分在中间、接触部分触头(见图5)合闸时柱形触头嵌入两排触指内。630A，1250A结构型式完全相同，仅导电杆截面及表面处理有所区别，2000A与630A，1250A结构相似。出线端结构为滚动接触（见图6a、c）或软连接结构（见图6.b）根据用户订货选供一种。
2.1.5传动系统：隔离开关操作由操作机构带动底座中部之转动轴旋转180°通过水平连杆带动一侧之支柱绝缘子（安装于转动杠杆上）旋转90°并借交叉连杆使另一支柱绝缘子反和旋转90°，于是两闸刀便向一侧分开或闭合。接地开关操动机构分合时，借助传动轴
及水平连杆使接地开关轴旋转一角度达到分合之目的。由于接地开关转轴上有扇形板与紧固于瓷柱法兰上的弧形板组成连锁，故能确保主分一地合一主合的顺序动作。
隔离开关制成单较形式，通过相间而形成三较联动（间图la、图1b）亦可单较使用。
2.2操动机构
隔离开关一般配用CS214G手动机构，亦可配用CJ6型电动机机构。CJ6型电动机构（间图3）详见CJ6型电动机构安装使用说明书。
接地开关配用CS14G型手动机构较附件，单接地配一台，双接地配两台。
CS14G型手动机构（见图2）主要由基座，手柄及辅助开关有4级、8级、12级、16级四种规格。分别为两对、四对、六对常闭及常开触头供连锁及信号用。配手动机构时，可根据用户要求供应电磁锁，安装时用户将电磁锁自行配装到手动机构的上部，以防止误操作。
3、安装和调试
本开关只适用于水平安装、安装前应对产品进行全面检查，证实完全无损后方可安装。
3.1安装前检查
3.1.1产品按组整体包装或解体包装发运（根据运输情况决定）如解体分三部分，主导电部分及附件，支柱绝缘子及底座。在现场应按装箱单检查零部件、附件等与装箱单相符。
3.1.2铭牌数据与订货一致。
3.1.3产品外观无损伤，仔细检查每跟支柱绝缘子不得有碰伤及裂纹现象
3.1.4轴承座转动灵活、底座各转动部分灵活。
3.1.5紧固件牢固无轻松
3.1.6 CS14G手动机构、CJ6型电动机构转动灵活，分合位置定位可靠，辅助开关切换正确。
3.2安装
安装参照下列步骤
3.2.1 将单较隔离开关本体底座固定在水平的基础上，经调整使三相接地开关的转轴同一中心。
3.2.2检查隔离开关中间触头接触情况，单相应满足
a、中间触头在合闸时圆柱形触头与两排接触指应同时接触，必要时调节交叉螺杆（左右螺全）来达到
b、中间触头接触对称，上下差不大于5mm，合闸到终点，中间间隙调到15～20mm（630A;1250A）;7～12mm（2000A）(见图5)必须时在支柱根部用增减垫片来达到，但每处加垫厚度不宜大于3mm；
c、主闸刀分一合位置转动90°，分合闸终点位置，定位螺钉与挡板的间隙调到1～3mm（参考）
3.2.3 按图1将主刀三相间的联动拉杆装好。调节连杆长度使三相合闸同期性不**过10mm，三相联动拉杆及支柱间交叉连杆其两端分别有左右螺纹，调整时可直接转动。
3.2.4 按图1将接地开关三相间的连动拉杆装好，拧紧螺钉并调整操作杠杆、机械连锁杠杆、扭力弹簧及固定环。调整扭力弹簧达到接开关分闸时处于水平位置，紧固螺全。
3.2.5将CS14G或CJ6电动机机构安装在便于用手操作的支架上，以隔离开关底架上的传动轴为中心。用垂线法保证机构主轴与转动轴中心基本吻合，紧固机构上安装螺全。
3.2.6机构与隔离开关同时处于合闸或分闸状态，用连接及联动杆连接隔离开关传动轴，并达到下述要求；
a操作3～5次后检查隔离开关合闸是否符合要求，隔离开关打开角度不小于90°，且定位螺钉距挡板应有1～3mm（参考）
b调整接地开关静触头，并紧固螺全，使接地开关合闸时接地动触头能正确插入接地静触头；
c分闸时调整转动轴上平衡弹簧，使接地开关保持水平装置；
d检查隔离开关与接地开关机构连锁，保证挡隔离开关合闸时接地开关不能合闸，接地开关合闸时隔离开关不能合闸的动作正确。
当一切操作正确无误后，相应在三相接地开关转轴连接处及机构与本体传动轴连接处配钻Ф10孔，打入Ф10х60弹性圆柱，在各定位杠杆、传动械杆、连锁杠杆及转轴处配钻深不小于5mm的Ф12孔，拧紧各处螺全，接地软件接处应清理，并有金属光泽。
3.2.7安装调整只允许用于手动操作，当安装调整完毕，用手动操作无误时，方可用电动（配电动机构时）操作。
3.3安装调试后的检查
3.3.1隔离开关和接地开关分别手动操作3～5次，操作平稳，接触良好，分合闸位置正确。
3.3.2配电动机构时在电动机额定操作电压下操作5次，在电动机85％与110％额定操作电压分别操作3～5次，分合闸应正常。
3.3.3隔离开关合闸后触头与触片接触良好，测量主回路电阻（两侧出线端之间）数据不**过表4所示。
表4
产品额定电流A 回路电阻值µΩ 备注
630 不大于200 参考值
1250 不大于100 参考值
2000（25000） 不大于55 参考值
3.3.4三相合闸同期性不大于100mm
3.3.5检查所有传动，转动等部分是否润滑，所有轴销螺全是否紧固可靠。
3.3.6检查隔离开关与接地开关是否连锁可靠。
4使用与维护
本开关必须在线路负荷切断方可进行操作
开关应定期检修（约1～2年）如遇严重短路故障，应在故障后立即检修。
4.1清除导电部分及支柱绝缘子表面污垢，接线端子与母线连接及中间触头，触指
接触面，清理干净涂工业凡士林油。
4.2仔细检查支柱绝缘子外表面不得有碰伤及裂纹，如发现应予更换。
4.3所有传动、转动部分应进行润滑。
4.4检查所有紧固件，如弹性销、螺全是否松动。
4.5检查手动机构，手柄转动180°时辅助开关能否切换正常。
4.6 CJ6电动机机构使用维护详见其**安装使用说明书。
5、包装运输与贮存
5.1隔离开关和接地开关一般为三相共箱包装，页可散件包装，散件包装，散件包装时分底架箱，瓷瓶箱及导电系统（包括附件）箱，单相订货时每箱子一相。
5.2产品运输时按包装箱外作业标记，不允许翻倒。
5.3产品到货后，请及时进行验收，如发现有问题，应立即与制造厂取得联系，以便分析处理。
5.4产品起封后，如不立即安装或要长期存放时，须存放在干燥有遮蔽的场所。
6随机文件
a、产品合格证
b、安装使用说明书
c、装箱单
7订货须知
定购产品时应写明下列各项
7.1隔离开关的型号、规格和数量。
7.1.1额定电压、额定电流。
7.1.2配用
7.2操作机构
7.2.1手动机构型号，辅助开关级数（4级、8级、12级或16级），订手动机构时带DSW3型电磁锁（有交流220V、直流220V和110V供选择）。
7.2.2电动机构的型号及控制电压（有效流380V和220V两种供选择）。
7.3要求选购备件的代号名称及数量
7.4表5为用户指明下列额外备件，供用户选购，若需要可另行订货(不属于正常供货范围)。
