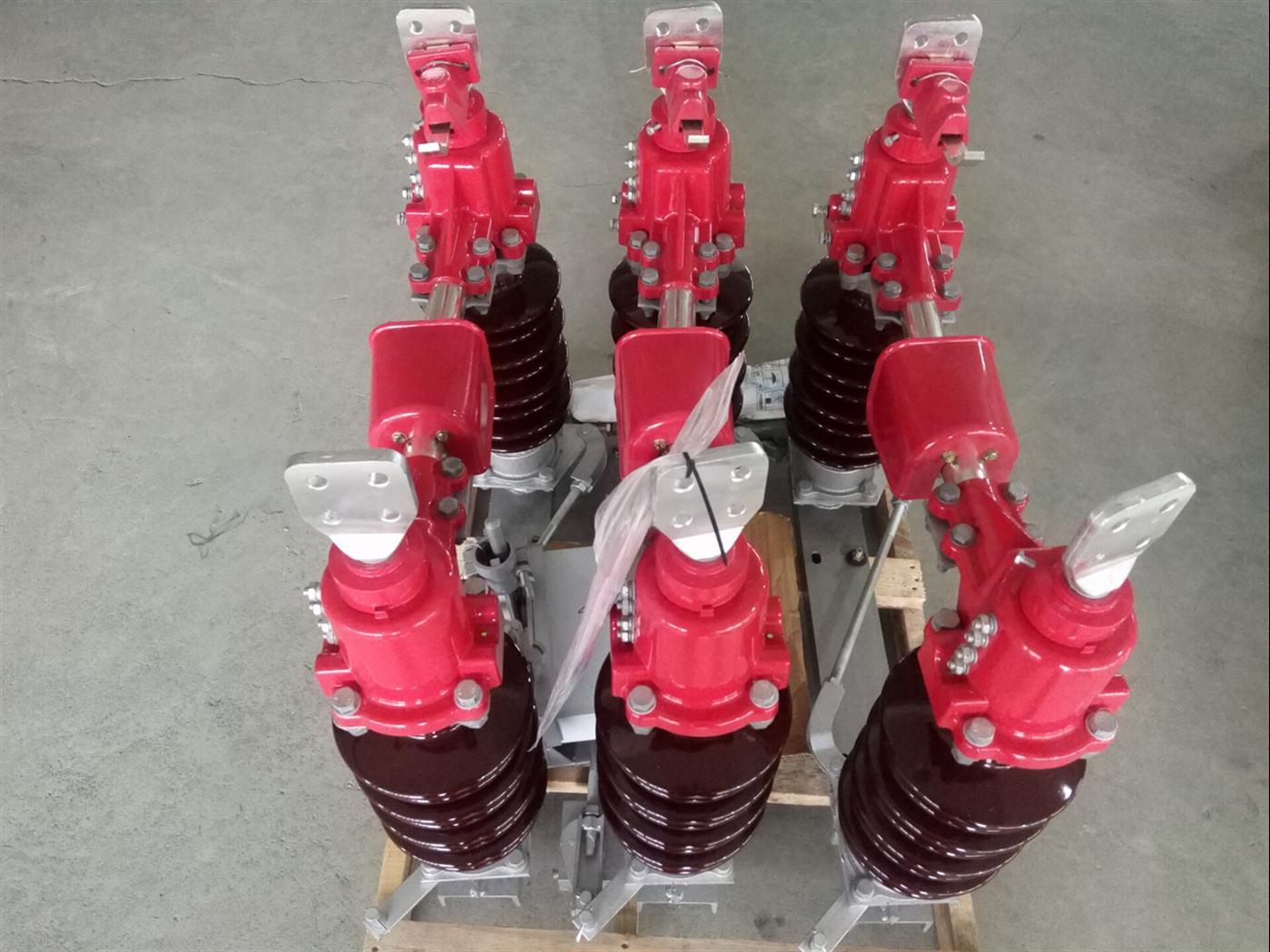

GW4高压交流隔离开关带连杆 尺寸精准 质量优 价格实惠

GN19设备介绍全国
GN19-12/630A厂家 概述
GN19-10,10C/4型户内高压隔离开关适用于交流5Hz,额定工作电压6,10kv,额定工作电流2A的电力系统中,作为有电压无负荷情况下的分断,闭合电路的户内开关设备使用. 户内高压隔离开关用于额定电压12KV交流50Hz及以下电力系统中，浙江名立电气有限公司隔离开关配用CS6-1型人力操作机构，作为在电压而无负载情况下分、合电路之用，亦有派生产品防污型，高原型和可加装带电显示装置等。
型号及含义 G表示隔离开关 N表示户内型 19表示设计序号 12/10表示额定电压

结构特点
1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。
2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包**硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用真动传输方式，零部件数量小，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。
6、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
7、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。
GW5-110/630户外隔离开关 -名立
浙江名立电气有限公司专业生产电力电容器**保护熔断器，主营：高压熔断器、高压穿墙套管、高压负荷开关、高压限流熔断器、跌落式熔断器等。24小时全国服务热线：

高压隔离开关是一种没有专门灭弧装置的高压开关设备，在分闸状态有明显可见的断口，在合闸状态能可靠地通过正常工作电流和短路故障电流，可供高压电气设备在无负载而有电压的情况下分合电路之用，在线路检修时可保证在隔离区域内安全地进行工作。
四、采用标准：
本厂生产的高压隔离开关满足下列标准：
1 GB1985《交流高压隔离开关和接地开关》
2 GB11022《高压开关设备通用技术条件》
3 GB763《交流高压电器在长期工作时的发热》
4 等效采用IEC-129出版物《交流高压隔离开关与接地开关》
5 等效采用IEC-694出版物《高压开关设备和控制设备标准和共同条款》
6 GB311.1《高压输变电设备的绝缘配合》
7 GB/T16927.1~2《高电压试验技术》
8 GB2706《交流高压电器动、热稳定试验方法》
9 GB3309《高压开关设备在常温下的机械试验》
10 GB5582《高压电力设备外绝缘的污秽等级》
11 GB5273《变压器、高压电器和套管的接线端子》
12 GB/T12601《高压开关设备严重冻冰条件下的操作试验》
13 GB/T13540《高压开关设备抗地震性能试验》
14 ZB/T6462《交流高压隔离开关开合母线转换电流试验》
15 JB/DQ2080《高压开关设备防雨试验方法》
16 GB11604《高压电器设备无线电干扰测量方法》
五、使用条件：
正常使用条件：
1 海拔分为1000m、2000m、3000m；
2 周围空气温度
上限 +40℃
下限 一般地区：户内为-10℃，户外为-30℃；高寒地区：户内为-25℃，户外为-40℃；
3 户内产品湿度：相对湿度：日平均值不大于95%，月平均值不大于90%；
4 户外产品风压不**过700Pa（相当于风速34m/s）；
5 地震烈度不**过8度；
6 户外产品覆冰厚度为5mm、10mm；
7 空气污秽程序：
户外产品的使用环境的污秽程度分为0、I级（普通型）、II级（中污型）、III、IV级（重污型），由产品技术条件规定。
8 户内产品周围空气应不受腐蚀性或可烯气体，水蒸气等明显污染，无经常性的剧烈振动。
异常使用条件：
说明：用户需要**出上述标准规定及使用条件的产品，由供需双方协商。


GW4
GW4系列户外高压隔离开关
结构简介 1）35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。 2） 该隔离开关属双柱水平开启式隔离开关。制成单较型式，当三较同步使用时，较间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。 3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。 4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。 5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。 6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在 主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。 产品特点 1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性； 2）触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环； 3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承**生锈、润滑脂无法柳市，**干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、**锈蚀。 完善化隔离开关特点说明 1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。 2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。 a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性； b.触指弹簧改为外置式，以避免弹簧分流； c.现场用户*焊接，*被辅助材料，只提供安装支架（订货时注明是否带支架及高度） 3）转动部分配有自润滑套，*润滑脂 4）主接线端子为平板型。 5）开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。 主要技术参数 项目 单位 参数 额定电压 kV 40.5 72.5 126 额定绝 缘水品 1min工频耐受电压 对地 kV 95 140 230 断口 kV 115 160 245 额定雷电冲击耐受电压（峰值） 对地 kV 185 325 550 断口 kV 215 375 630 额定频率 Hz 50 额定电流 A 400 630 1000 1250 1600 2000 3150 4000 额定短时耐受电流 kA 20 20 31.5 31.5 40 40 50 50 额定峰值耐受电流 kA 40 50 80 80 100 100 125 125 额定短路持续时间 主刀/地刀 S 4/2 额定端子 机械负荷 水平纵向负荷 N 750 1000 水平横向负荷 N 500 750 垂直力 N 750 1000 爬电距离 mm 1025-1250 1800-2250 3150-3900 机械寿命 次 2000 人力操动机构 不带接地 CS11(CS17) 单接地 CS8-6D(CS17) 双接地 主刀CS14G(CS17)；地刀CS11(CS17) 控制回路电压 V AC220,DC110,DC220 电动机操动机构 型号 CJ6 电动机电压 V AC220,AC380,DC220 控制回路电压 V AC220,AC380,DC220 分合闸时间 s 6±1 产品重量 不接地 kg 360 500 700 单接地 kg 410 600 800 双接地 kg 460 700 900 序号 名称 单位 数量 备注 1 GW4-126KV型隔离开关 较 3 2 35接头 只 1 3 1060圆锥销 只 8 4 连接管1/1/a水煤气管 根 1 5 CS14G型手动机构或CJ6电动机构 套 1 6 M20连接头（右旋） 套 2 7 接头 套 4 8 1220螺栓 只 8 9 连接管1/1/a水煤气管 根 2 10 连接管1水煤气管 根 2 11 M20连接头（左旋） 套 2 12 CS14G手动机构 套 1 13 连接管1水煤气管 根 1 14 35接头 只 1 15 地刀拐臂 只 1 GW4-126KV单接地型隔离开关三较联装图（右接地） GW4-12、17.5、24kV型户外高压隔离开关参数 项目 单位 参数 额定电压 kV 10 15 20 较高工作电压 kV 12 17.5 24 额定绝 缘水平 1min工频 耐受电压（有效值） 对地 28 40 50 断口 kV 32 47 60 额定雷击冲击 耐受电压（峰值） 对地 kV 60 105 125 断口 kV 70 120 145 额定频率 50 额定电流 kV 200 400 630 1250 1600 2000 2秒热稳定电流（有效值） Hz 6.3 12.5 20 31.5 31.5 40 动稳定电流（峰值） A 16 31.5 50 80 90 100 接线端额定纵向机构负荷 kA 245 配用机构 kA CS11-1、CS11、CS8-6D手动机构 或CJ6电动操动机构 与隔离开关相装的接地开关额定参数 N 接地开关用于切断残余电流，对动、热稳定电流不作考核 名称 单位 参数 额定电压 KV 10 较高电压 12 额定电流 A 200 400 630 1250 额定热稳定电流4s（有效值） KA 12.5 16 20 31.5 额定动稳定电流(峰值) kA 31.5 40 50 80 1min工频耐受电压有效值 对地 kV 42 断口 50 雷电冲击耐受电压 （峰值） 对地 75 断口 85 接线端子额定拉力 N 50.0 配用操作机构型号 接地 CS8-6D 不接地 CS11

GW4
1.1产品使用环境条件
1.1.1海拔高度一般不**过1000m，特殊型不**过4000m。
1.1.2环境温度温度不**+40℃，低不**过-30℃.
1.1.3风速不**过35m/s.
1.1.4地震烈度不**过9度。
1.1.5覆冰厚度不**过10mm。
1.1.6耐污型产品适用于中等污秽地区。
1.1.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。
1.2主要规格和技术参数
1.2.1隔离开关主要规格和技术参数见表1.
GW9-12/200A隔离开关
GW9-12/400A隔离开关
GW9-12/630A隔离开关
GW9-12/800A隔离开关
GW9-12/1000A隔离开关
一、GW9-12隔离开关产品用途：
GW9型户外交流高压隔离开关是交流50H的户外装置，用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、
断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。GW9型户外交流高压隔离开关供三相线路系统单相使用,其结构简单、
经济、使用方便。隔离开关的额定电流有：200A；400A，600A和1250A。
二、GW9-12隔离开关产品使用环境条件:
(1)环境温度:- 40℃~+40℃
(2)海拔高度:≤2000m
(3)相对湿度:≤95%(+20℃)
(4)安装场所:安装场所应没有易燃、易爆物质及化学腐蚀、剧烈震动.
(5)地震烈度不**过8度
(6)覆冰厚度不大于10mm;
(7)支柱绝缘子污秽等级：普通型为0级。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。供高压设备的有电压而无负荷电流的情况下接通，切断或转换线路之用。
浙江名立电气专业的高压电力设备制造商，精工品质，值得信赖
GW9-12隔离开关

三、GW9-12隔离开关结构和工作原理：
GW9-10/630A、GW9-10/400A、GW9-10/200A持久电气户外高压隔离开关为单相式结构，每相由底架、支柱绝缘体、闸刀、触头等部分组成。
闸刀侧面有调节接触压力的螺丝和压紧用的弹簧，上端装有固定拉扣和其相连的自锁装置，供绝缘钩棒进行分合闸之用。本系列产品在结构
上与未改进的产品比较具有接触面积大、接触电阻低、导电性能好、机械强度高等优点。
四、GW9-12隔离开关的安装：
GW9-10/630A、GW9-10/400A、GW9-10/200A持久电气户外高压隔离开关一般采用倒装方式，也可以垂直或倾斜安装（动触头在下方），
用M12D的螺栓将底架固定在横担上合适的位置，应方便在地面上用令克棒钩拉及合上闸刀，并确保操作时底架不会松动。进线应接到静触头侧，
出线应接到动触头侧，三相开关之间应保持适当的距离，以免短路。

其主要功能是:保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能;按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。
